Horlogerie – Barre d'alésage

by

Fabrication de deux barres d’alésage pour tourner les creusures dans un boitier de montre de poche.

Les outils me permettront de tourner les creusures dans la carrure d’un boitier pour montre de poche, dont la fabrication est décrite en photos ici sur le site de mon atelier d’horlogerie.

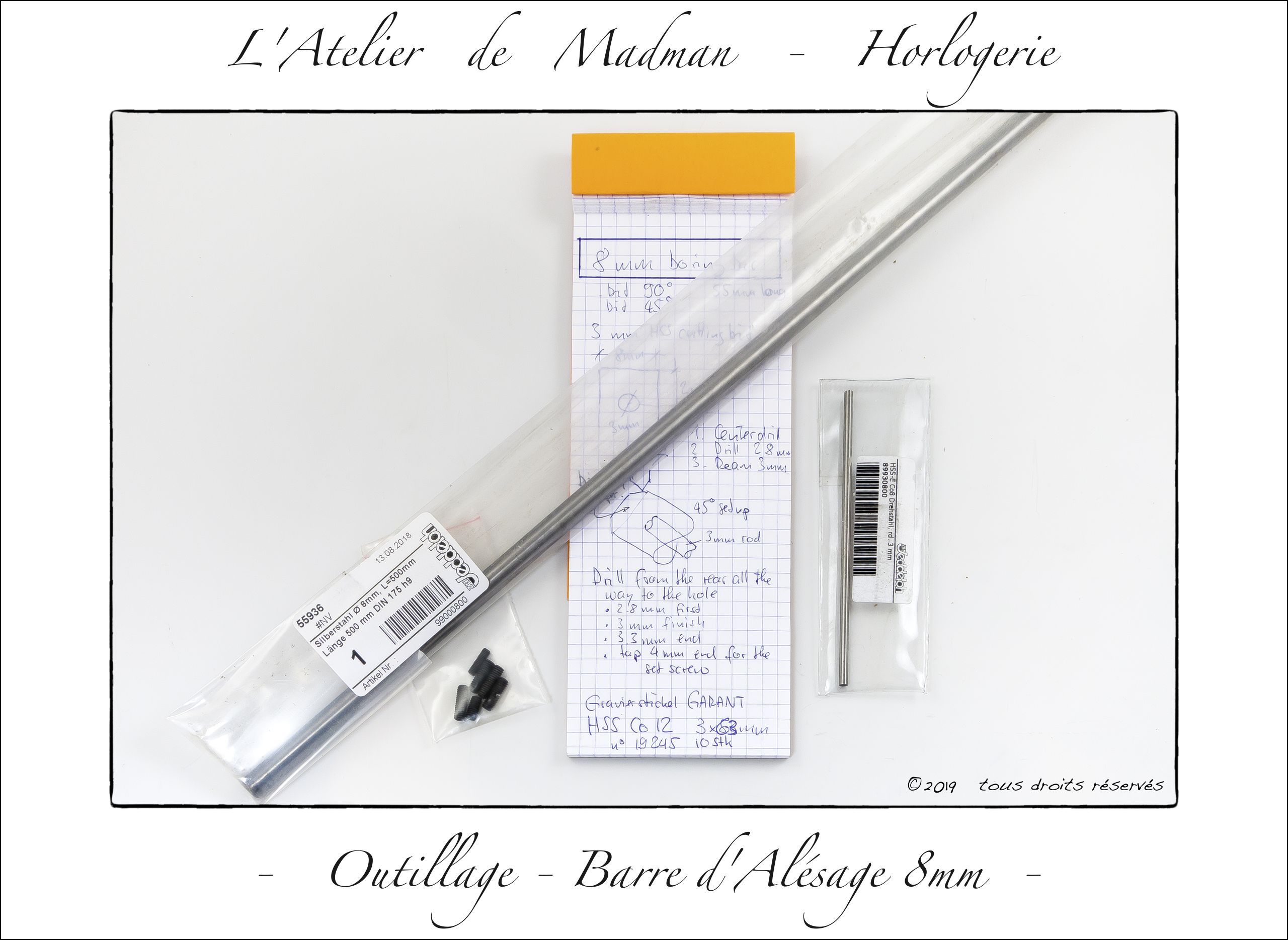

Les matériaux : 1 barre d’acier argent 115CrV3 r8mm, des vis sans tête 4mm, une barre d’acier HSS Co8 et une tige d’acier argent 3mm (pas sur la photo).

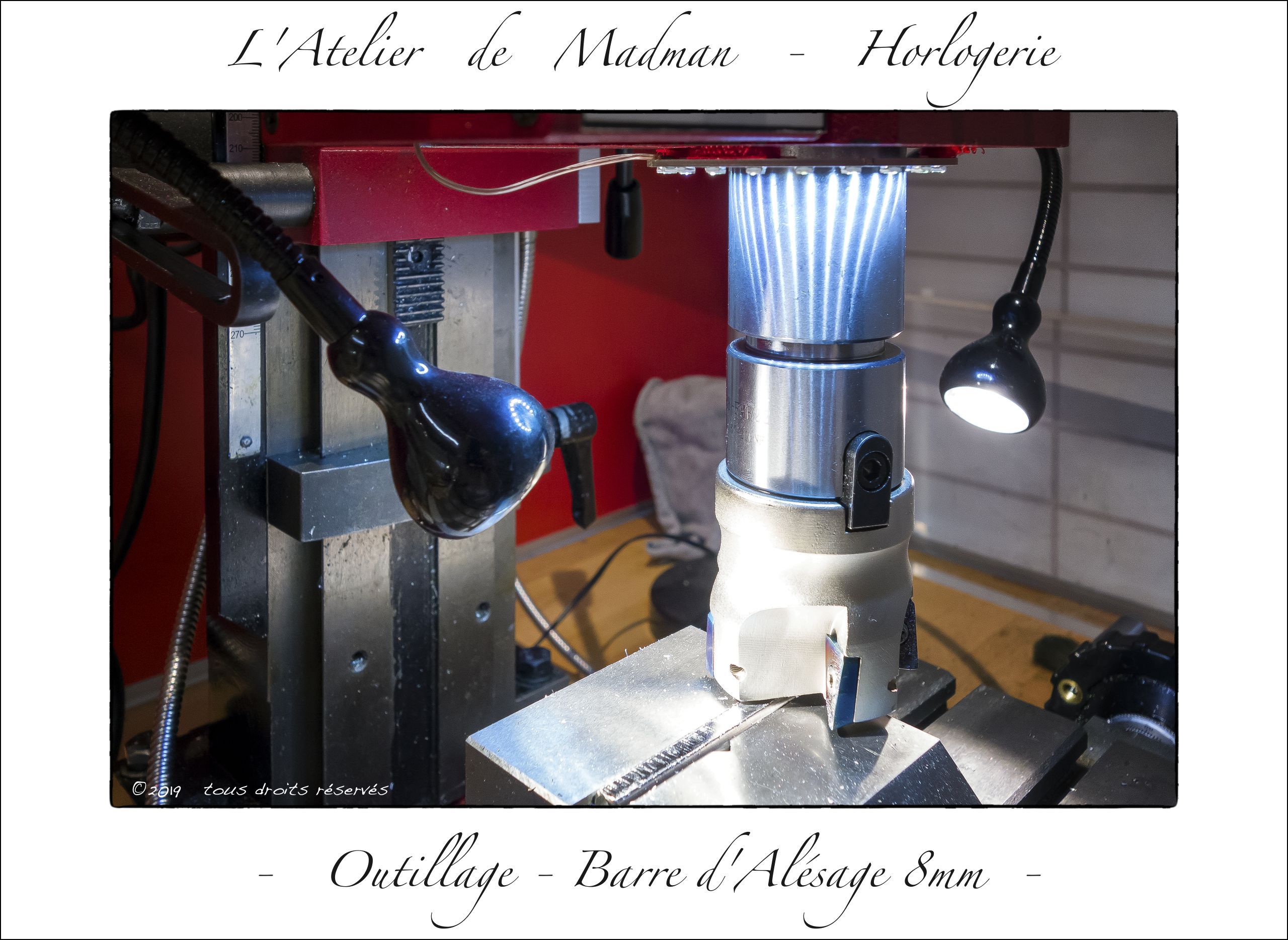

Fraisage d’un aplat sur une section de tige 8mm.

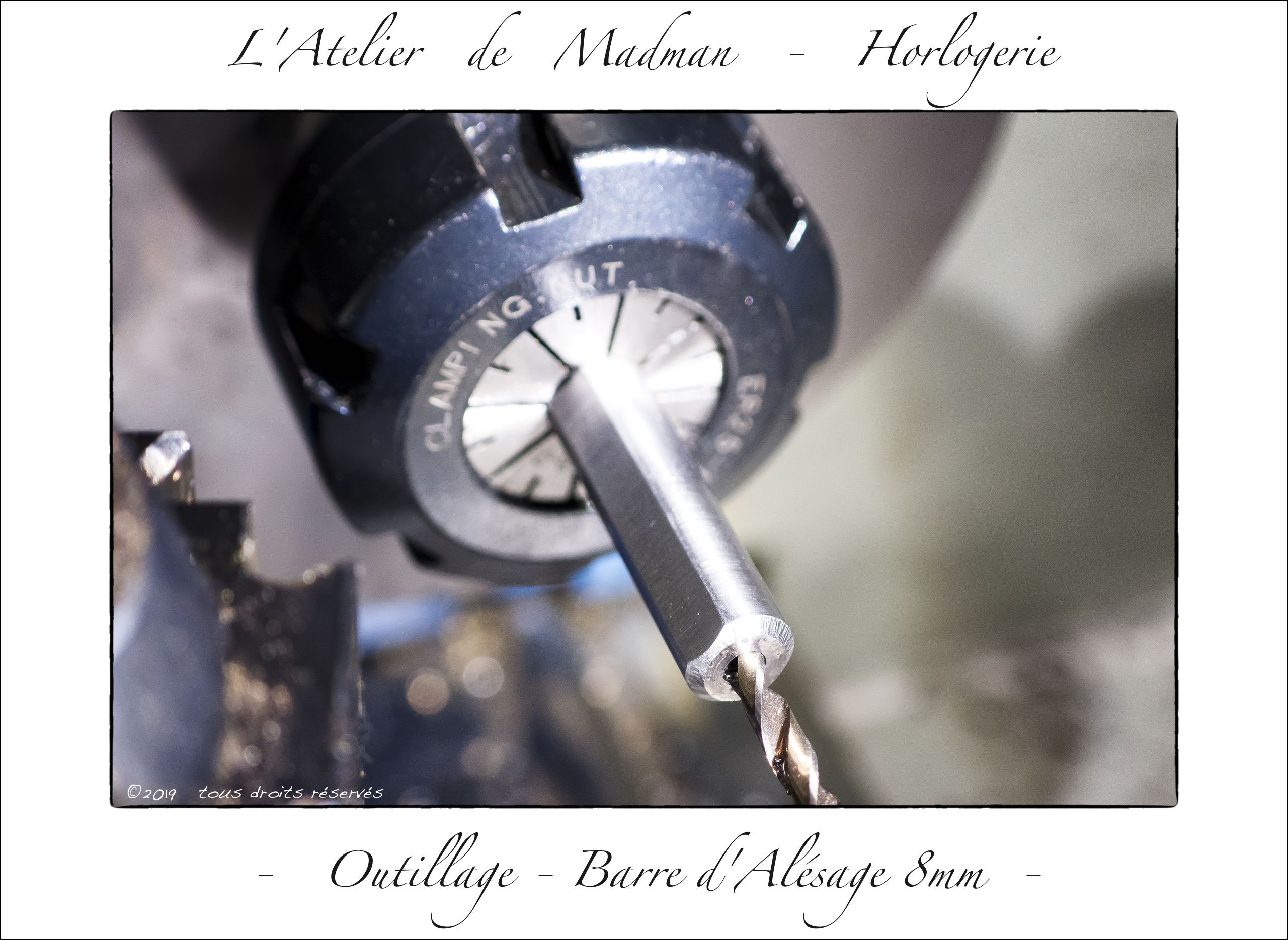

Perçage du trou pour recevoir le burin HSS 8Co

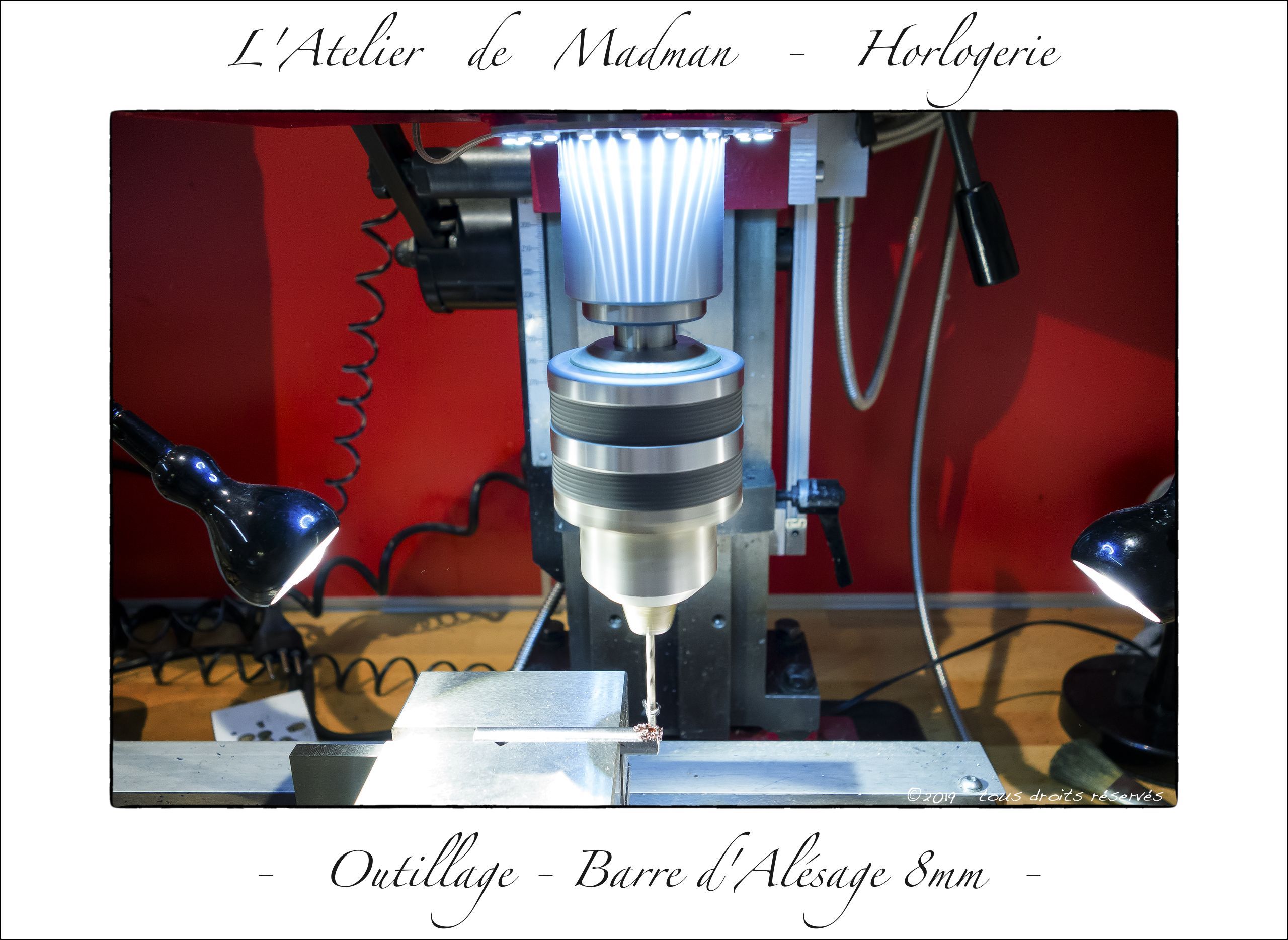

Perçage 45 ° pour le burin.

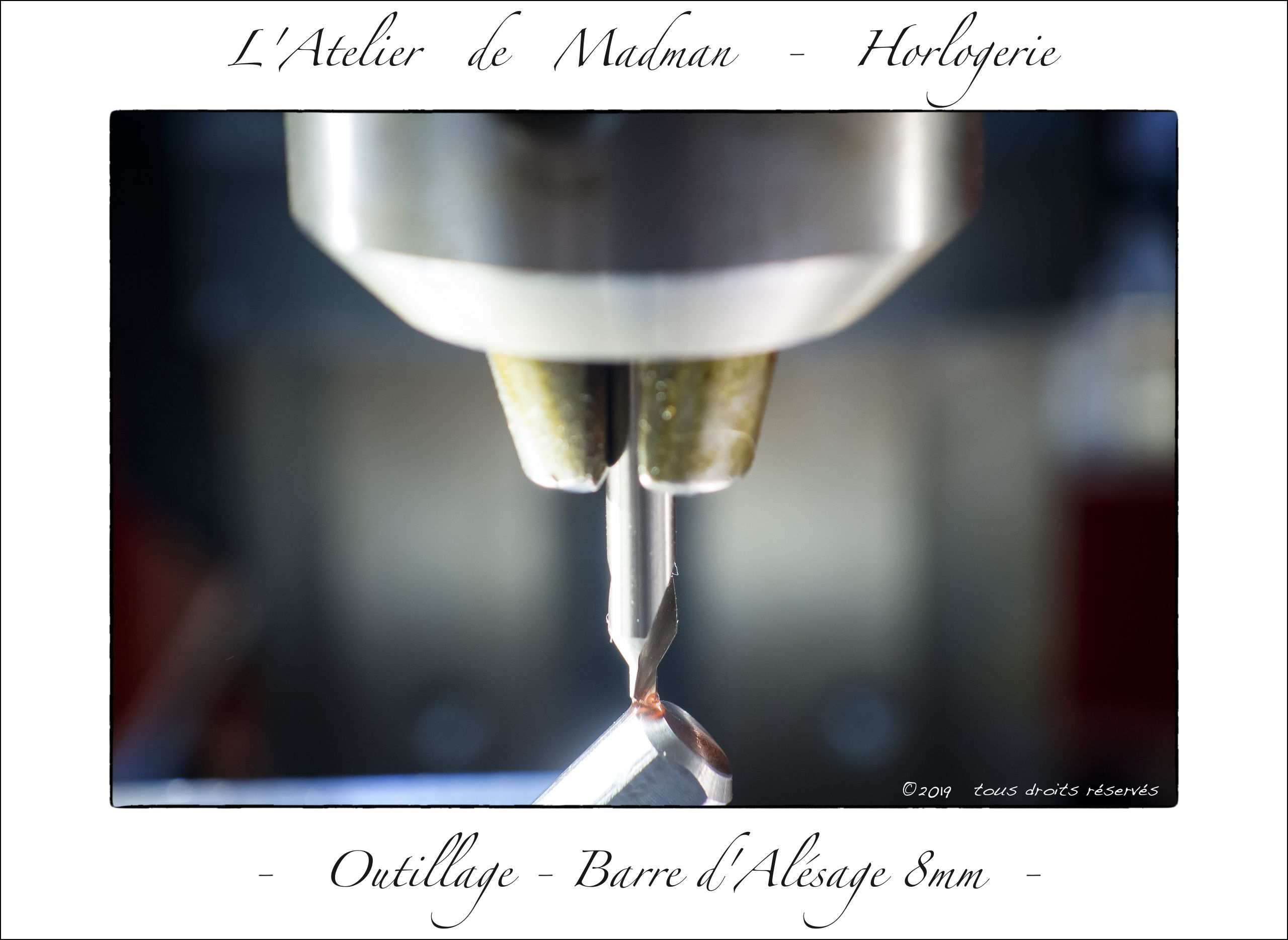

Perçage 2.5mm, puis 3mm sur toute la distance du barreau d’acier HSS. Ce trou logera la tige de blocage.

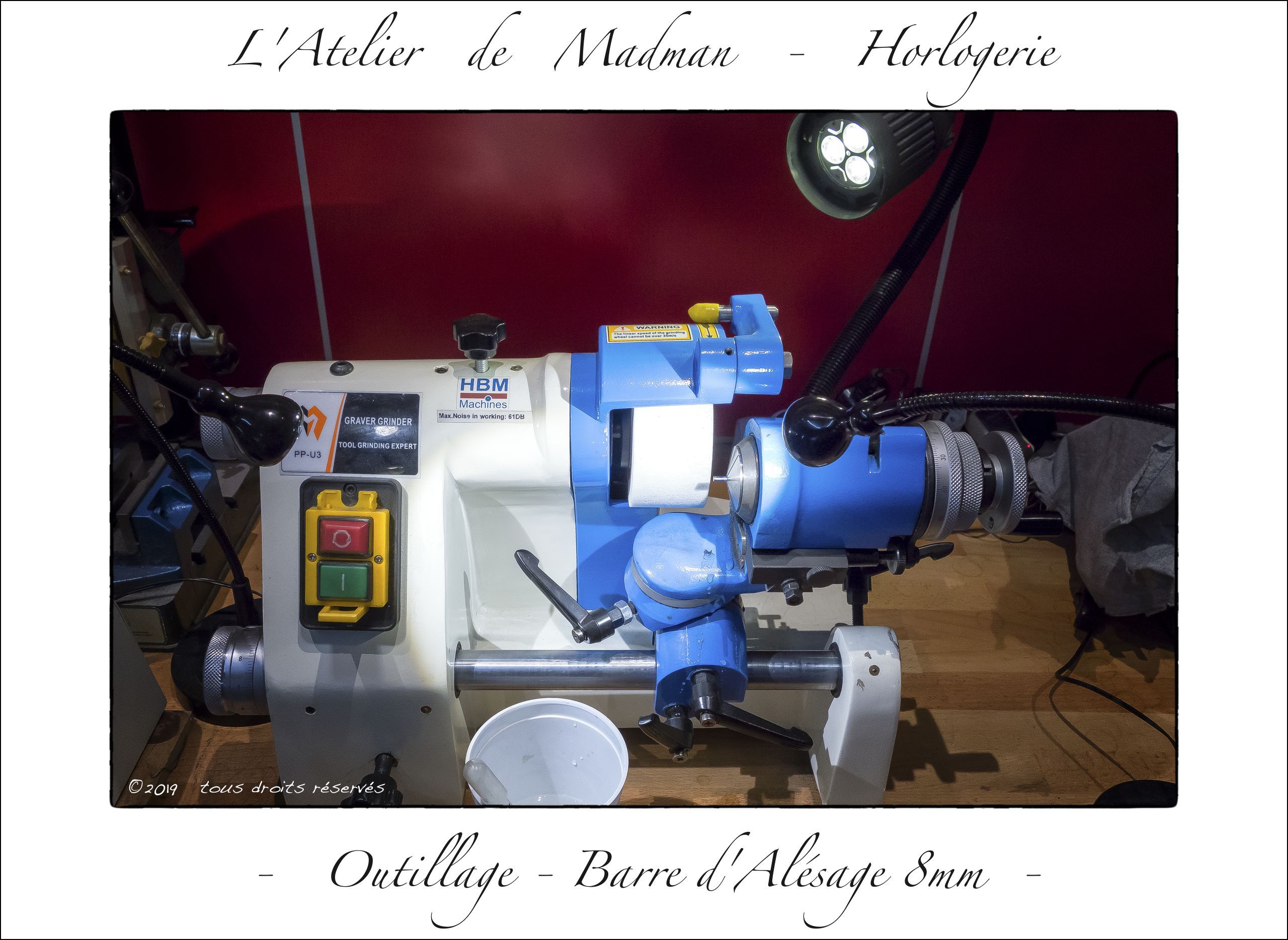

Affûtage des burins.

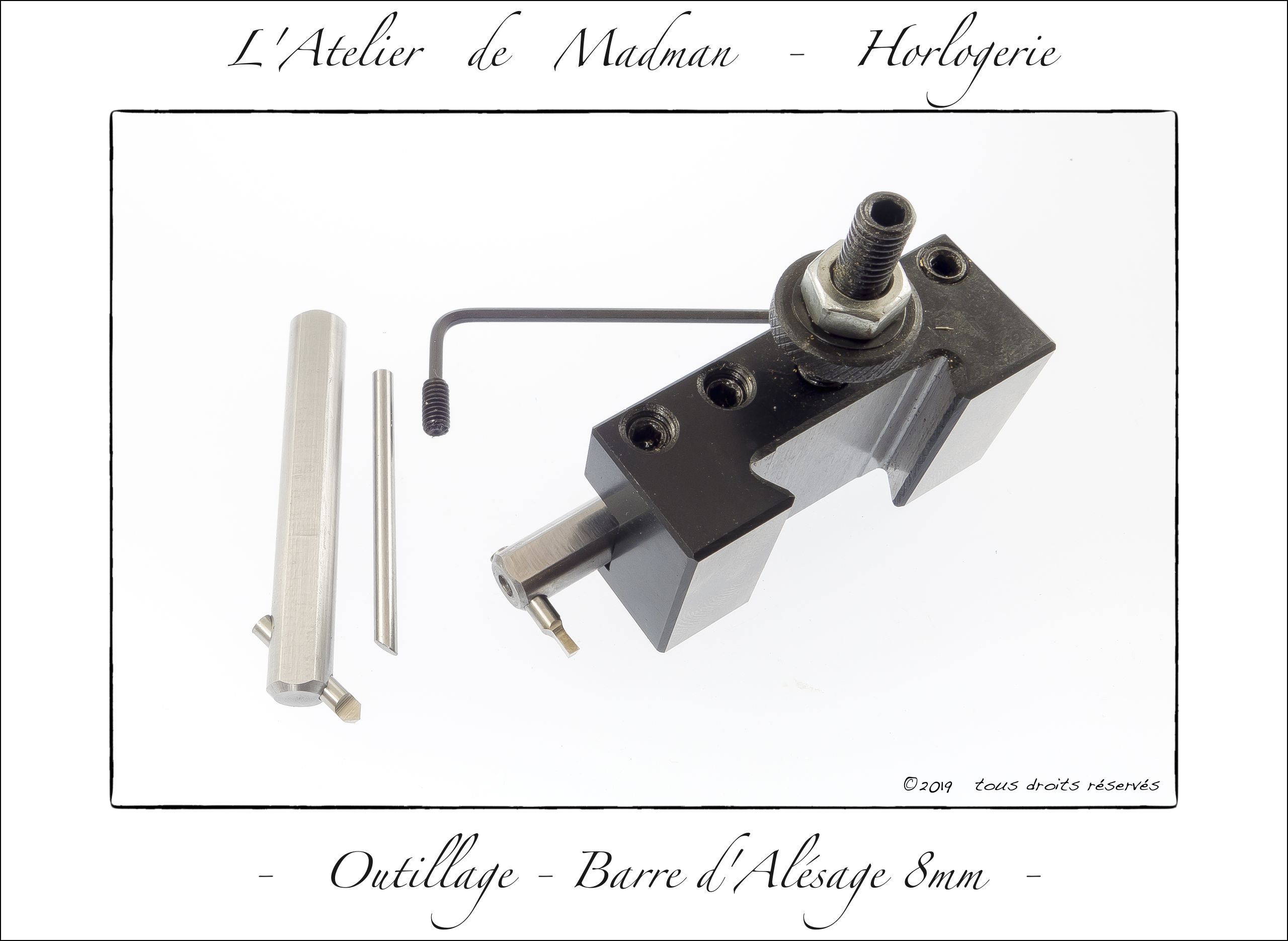

Le résultat : deux barres d’alésage : 45° à gauche, 90° à droite.

Retrouvez toutes les réalisations sur www.atelierhorlogerie.com

* * *
